1/15 스위치 복구 실패

오늘은 스위치 복구 실패 사례입니다.



증상 "닌텐도스위치 충전독 고장으로 오랜기간동안 충전이 안된 상태(완전방전)에서 정품충전케이블이용하여 충전후 SX부팅(커펌된 제품)하였으나, 부팅이 되지 않고 먹통인 상태입니다. 충전시 전류가 흐르는 것으로 보아 충전은 되는 것 같기는 한데, 원인을 모르겠네요. 부탁드립니다."

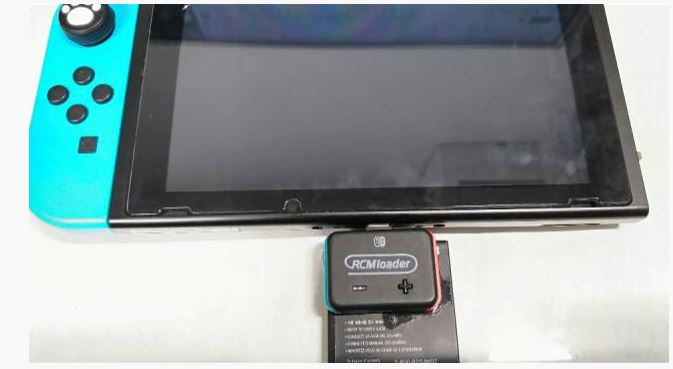

제품 수령후 부팅 시도 역시 먹통입니다. 방전상태 의심

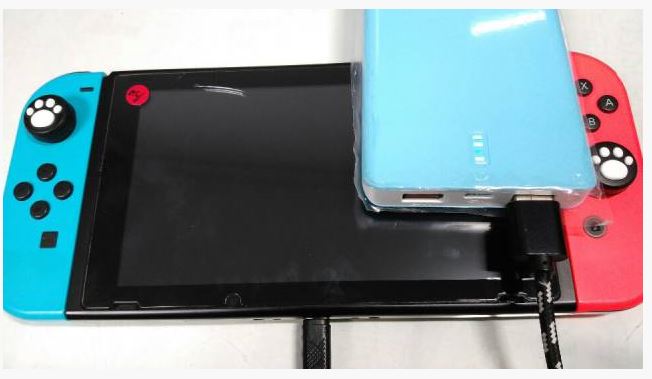

방전 상태일땐 언제나 든든한 리배다 보조배터리로 리커버리 충전을 해줍니다.

과방전 벽돌 스위치 셀프 복구 방법



1. "리배다" 로 검색하여 보조배터리 구매. 추천모델 : 리배다12S(아무모델이나 상관없음)혹은 리배다29000

      구매시 C-type 고급형 케이블을 옵션에서 꼭 구매해야 벽돌 스위치 리커버리 충전 가능.

      (스위치가 케이블을 많이 가립니다. 특히 리커버리 충전시엔 더욱)

2. 리배다 보조배터리를 일단 풀충전

3. 만충된 리배다를 C-type 충전케이블을 이용해 벽돌된 스위치에 연결.

4. SD카드제거 후 스위치 전원 버튼을 12초간 눌러 완전히 전원 끔.


5. 리배다 LED가 계속 켜진 상태이면 충전이 정상적으로 진행되는 것.

    만약 리배다 LED가 꺼진다면 출력포트를 바꿔 3~5번 재시도 -> 그래도 꺼진다면 스위치 전원관리 칩 문제 의심

6. 리배다 잔량이  1~2칸정도 줄어들었다면 이제 스위치 재부팅 시도하면 정상 부팅 되며 이후 정품 충전기로 충전 가능.







3시간가량 충분히 리커버리 충전후 재시도 ..... 먹통

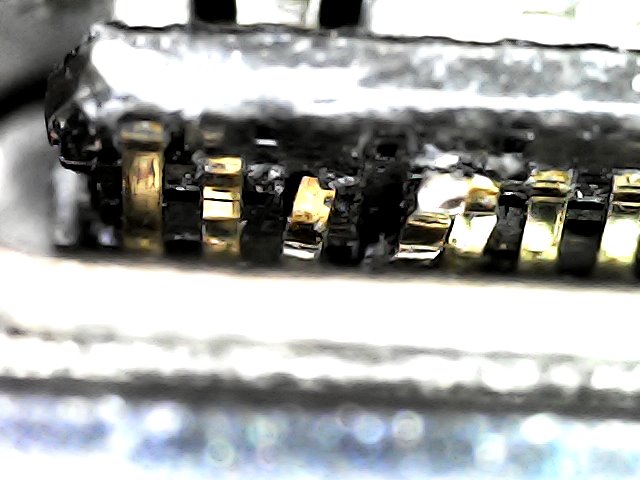

혹여나해서 입력포트를 보니 PIN이 나갔습니다....

충전핀은 살아있는데 일부 핀이 나가서 혹 페이로드 입력이 안되는 것은 아닐까 하는 의심.

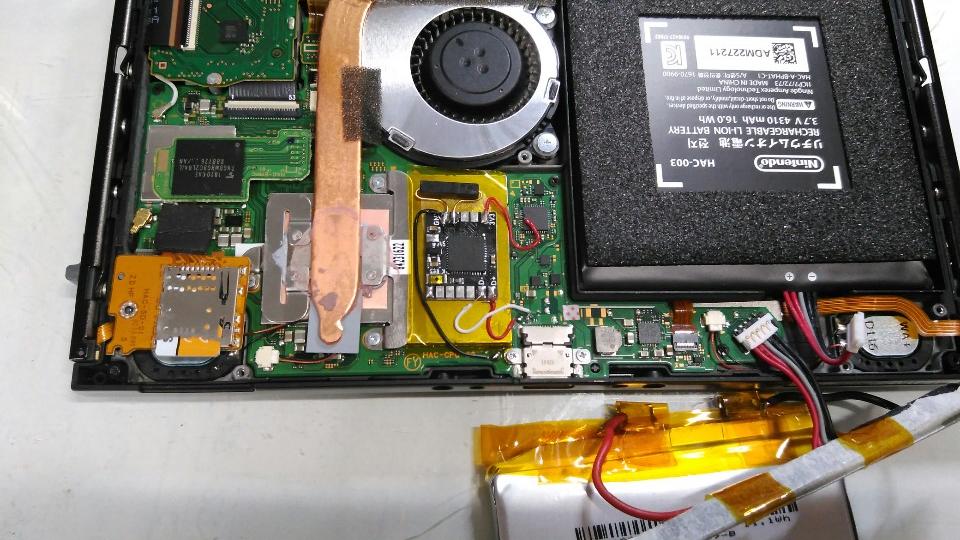

그렇다면 페이로드를 동글을 이용해 C타잎 포트로 주입하는 기존 방식이 아닌

스위치 기판에 납땜하는 방식으로 내장해 버리면 부팅이 되지 않을까 해서 시도.



(내장형 동글을 준비하는 동안 스위치배터리가 3.12V까지 방전되서 테스트용 배터리 3.7V로 물렸습니다)





그러나 결과는 역시 켜지지 않네요...



지금처럼 페이로드가 아예 먹지 않는 경우는 APU쪽 문제로 복구가 불가능한 경우로 사료됩니다.



수리가 되지 않아 비용청구는 0원입니다.





기술 문의는 댓글로 부탁드리며

비밀댓글에는 회신드리지 않으니 개인정보가 포함된 문의는 카톡 by1806switch 로 부탁드립니다.



PS. 내장형 동글 + 장착 비용은 Total 5만5천원입니다.
