5/1 스위치 SD카드 인식 불량

문의는 댓글로 남겨주시거나 (비밀댓글에는 회신하지 않습니다)

AS신청문의는 카톡ID : by1806switch  혹은 댓글 남겨주시면 카페 링크 남겨드릴께요.



고객요청 "1. 게임 중에 로딩이 길어 강제 종료 후 정펌 부팅은 되는데 sx os 부팅이 안되고 boot.dat?라고만 뜹니다. sd카드를 바꿔도 동일 증상.

2. 에러코드 2016 0641라고 뜹니다. 스위치 내에 sd 카드 인식이 안됩니다. 여러번 넣었다 빼도 동일 증상입니다."



스위치에서 SD 카드 인식이 안되는 문제입니다.



SD카드 PC에서 확인한바 역시 문제는 없었습니다.



부팅후 SD카드를 삽입하니 역시 에러코드와 함께 인식 불가.





SD카드 SLOT 체크



사진과 같이 의뢰품이 정상품 대비 핀이 휘어져 있습니다.



SD카드 Slot은 부품만 있다면 간단히 교체가 가능합니다.



새부품으로 교체후 Check.



SD카드 슬롯을 교체후 아래와 같이 인식 성공.  (비용 2만원)

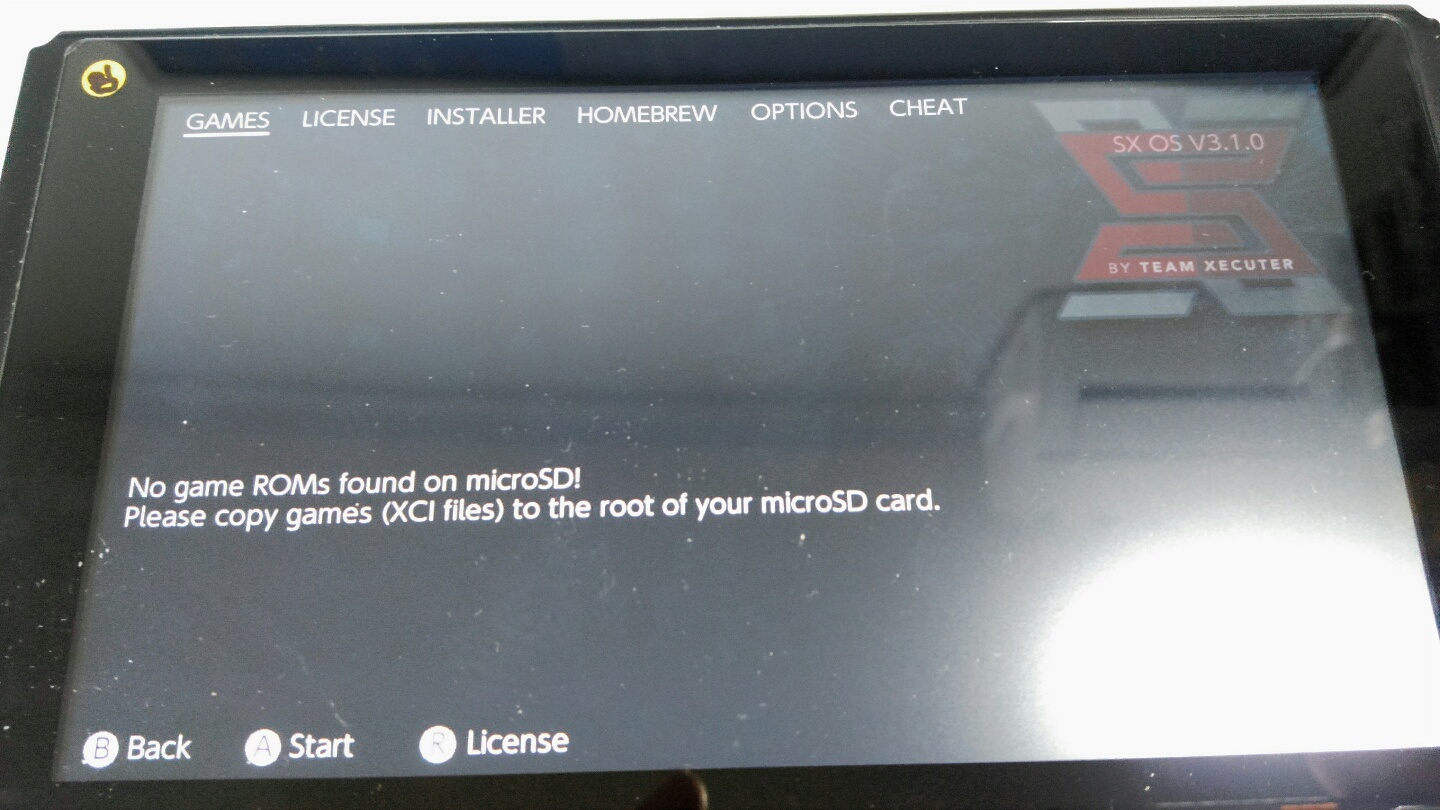

SX OS 라이센스 신규 획득후 커펌부팅도 OK.



본체 펌웨어가 10.2.0이어서 고객과 상담후 SX OS가 지원하는 11.0.1로 업데이트까지 완료.



이후 몇가지 구동 TEST중 뭔가 이상한 점 발견하여 SD카드 성능 Check.

위는 의뢰품 + 삼성256 Test결과 : 속도 5.67MB/S

아래는 정상품 + 삼성128 Test 결과 : 속도 91MB/S



속도가 말도 안되게 느립니다...



할수 없이 다시 기기 분해.



SD카드 SLOT이 연결되는 기판부 핀이 의심됩니다.

오른쪽 아래 2,3번 핀에 크랙 의심 -> 납땜

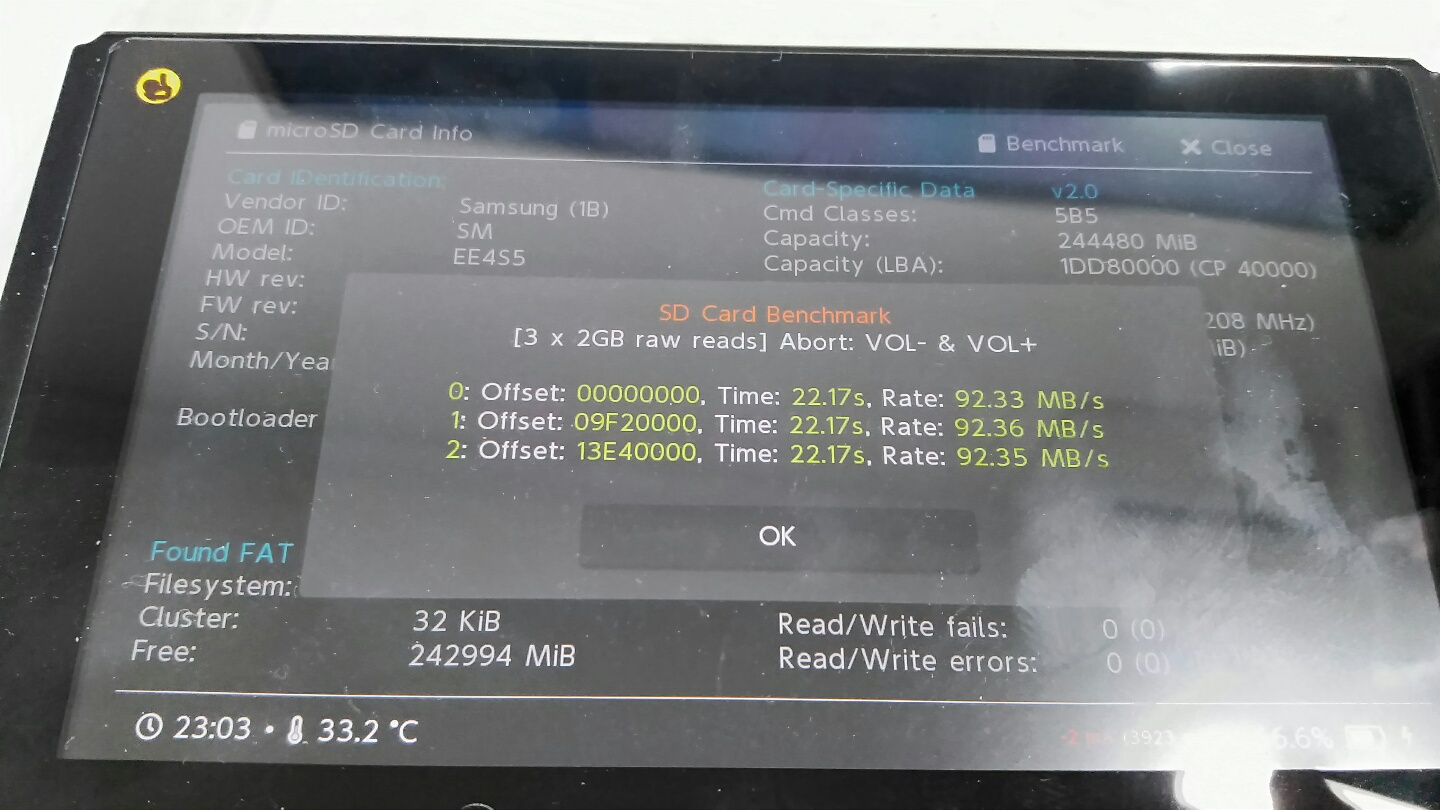

이후 SD카드 성능 체크 : 속도 92MB/S 나오며  하루동안 테스트 한바 정상 동작.

참, SD카드 SLOT은 기존제품으로도 정상동작하여 교체하지 않고 2만원 환불.





총비용 :

SD카드 슬롯 교체 2만원 -> 환불

메인보드 SD카드부 수리 2만원 (SD카드 slot은 교체하지 않고 기존 제품 그대로 이용) + 본체 11.0.1펌업 및 커펌셋팅 2만원 = 총 4만원. (시리얼번호 등록된 기기는 1만원 할인해드립니다 / 비용은 경우에 따라 약간씩 차이날수 있습니다.)
