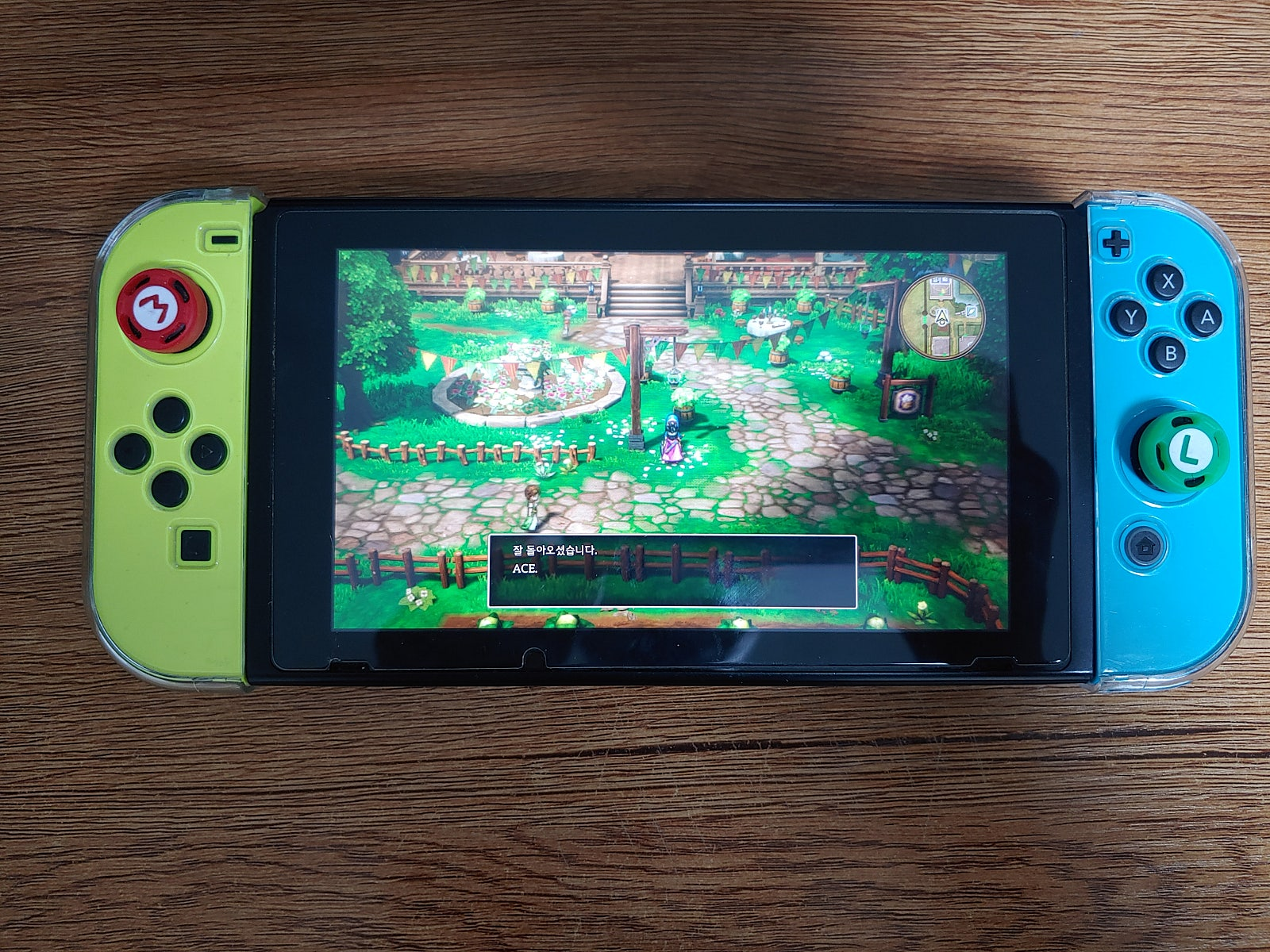

충전 고장 스위치 18650 DIY 개조 ~
스위치 충전 불량 증상인데 고장 증상이 지금까지 본 것들과는 다르더군요.
보통은 C포트 체크시 OL 포인트가 보이고, 충전기 연결시 인식(통신)이 안되는게 보통인데
요 기기는 C포트 체크시 무결성, 충전기 연결시 PD 고속충전기 인식이 되고 전압도 12V/15V 정상 인가 되면서 충전이 시작되는데 신기하게 전류가 0에 가깝게 (1W미만) 충전되어 아무리 충전해도 충전이 되지 않고 배터리가 방전되어 버리는 증상이었습니다. 이곳 저곳 살펴 봤지만 문제되는 점을 찾을 수가 없어서 수리 포기...
액정이 깨끗해서 액정 부품용으로 사용할려고 쟁겨 두었다가, 문득 외장배터리를 사용하면 어떨까 하는 아이디어가 떠올랐습니다. 배터리만 충전되어 있으면 동작은 아무 문제없이 정상적으로 되거든요.
그래서, 내장된 배터리를 떼어내고 어느 집에나 구석에 굴러다니는 18650배터리와 호환되는 소켓을 장착하도록 해보았습니다.

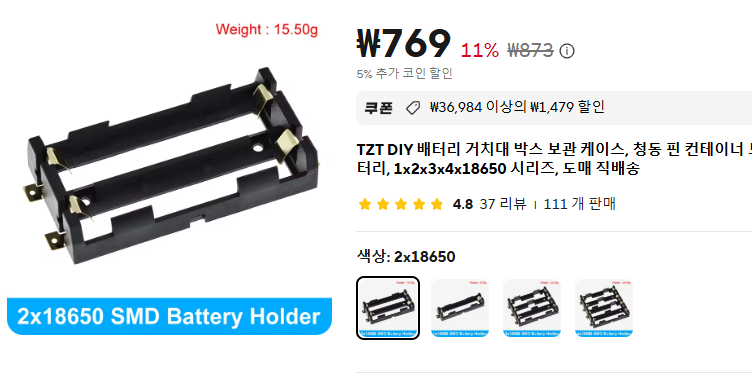

1구 짜리는 용량이 너무 작을 듯 하고, 3구는 무게 때문에 2구 짜리로 선택.
(부품은 800원인데 송료가 1600원....)
장착은 간단합니다. 뒷 판에 소켓 고정시키고 정품 배터리의 보호회로를 떼어낸후 소켓에 전선으로 연결해주면 OK
(추후 재작업을 고려하여 커넥터로 마무리)
원래 내장 배터리는 4310mAh인데 반해 18650 배터리 3400mAh 2개 장착하여 총 6800mAh이니
오랜 사용으로 수명이 줄어든 내장 배터리보단 확실히 플레이 타임은 늘어납니다.
3구 짜리로 개조하면 플레이 타임이 2배 정도로 연장될 것 같긴한데, 문제는 무게겠지요?
배터리랑 소켓부품으로 무게가 개당 50g 정도 추가로 증가하니.

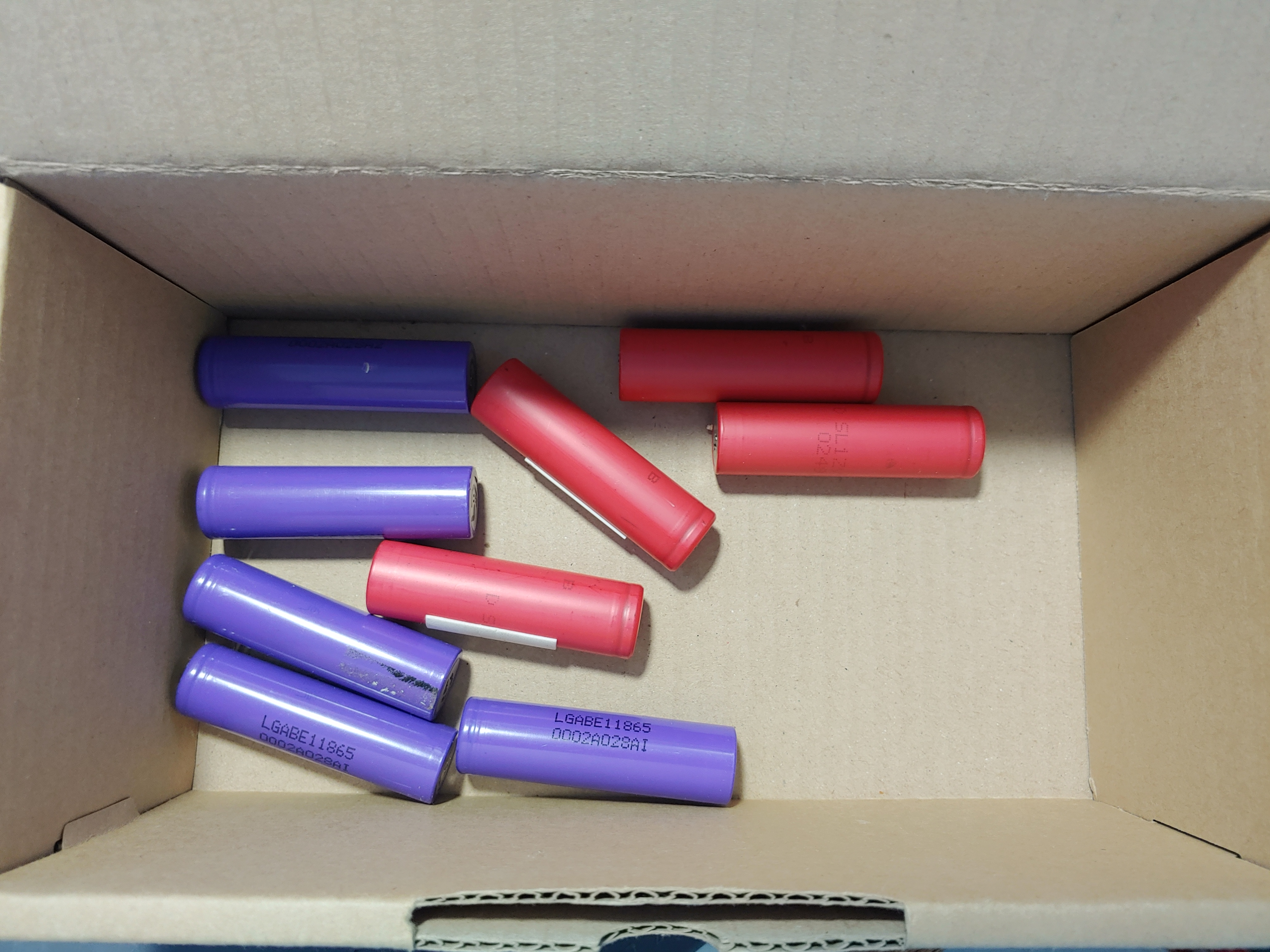

구형에서 배터리 타임이 가장 문제였는데 이젠 플레이 타임도 늘어나고, 배터리가 떨어져도 충전할 필요없이 아래 사진처럼 여분 배터리만 휴대하고 있다가 바로 교체 가능한 것이 큰 장점입니다.
단점
1. 무게가 50g 가량 증가. (배터리 2개 장착시)
2. 배터리 소켓으로 두께가 두꺼워져 휴대 파우치도 두꺼운 것을 사용해야 함.
3. 배터리 장착시 +,- 방향 확인해서 끼워야함.
