10월10일 3DS 아날로그 스틱 수리

오늘은 평소와 다르게 3DS 입니다.

​

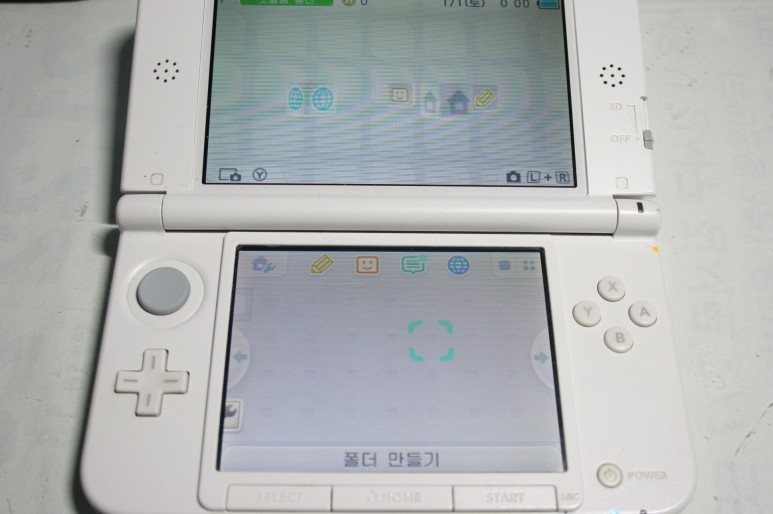

중고 3DS를 구매하였는데 아래 사진과 같이 아날로그 스틱이 파손이 되었더군요.

테스트 해보니 방향은 인식함으로 아날로그 스틱 모듈 전체를 교환할 필요는 없을 듯 하여

파손 부분만 부분적으로 교체하기로 하였습니다.

​

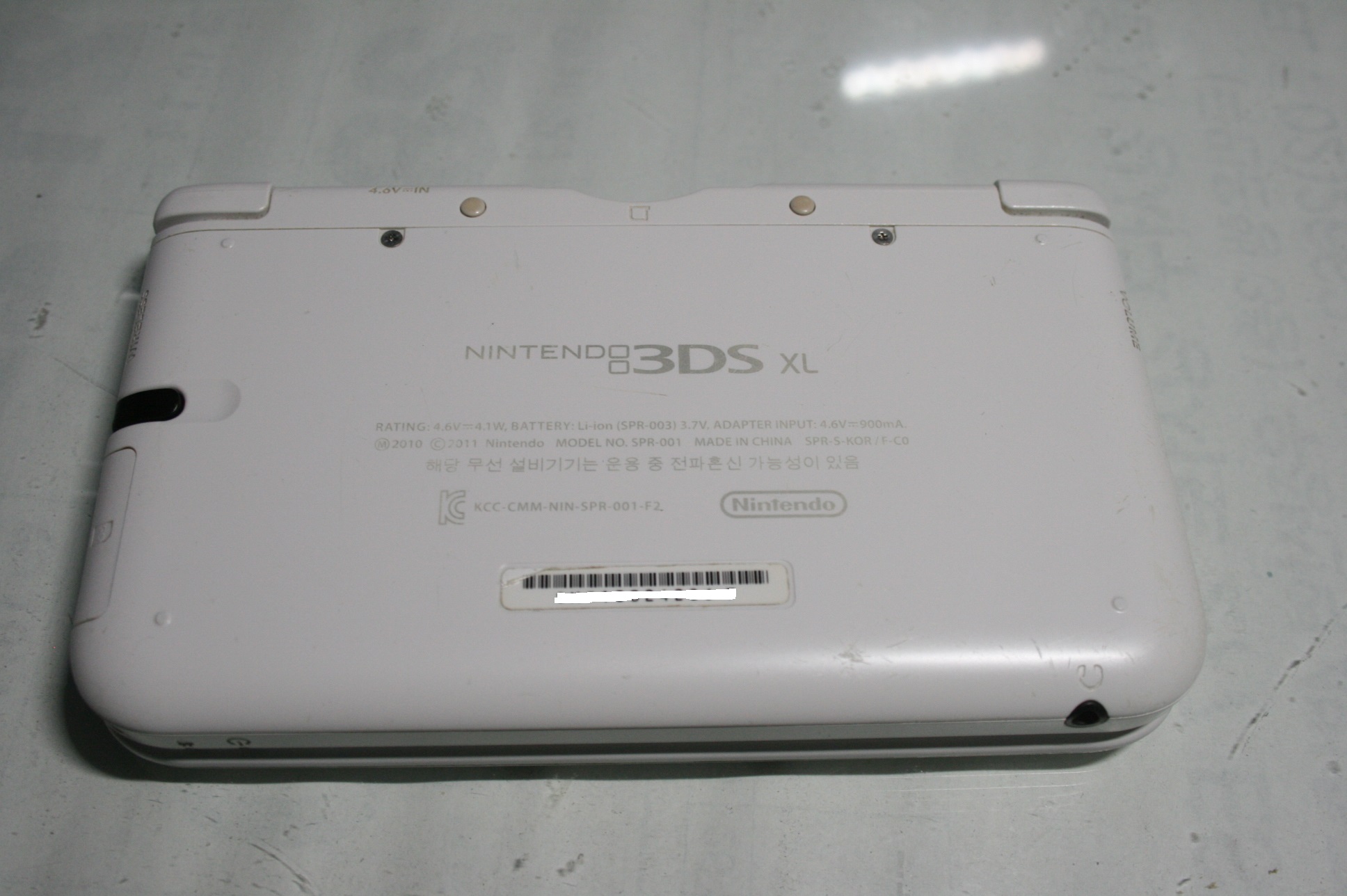

분해를 위해서 우선 뒷면 2개의 나사를 풉니다.

​

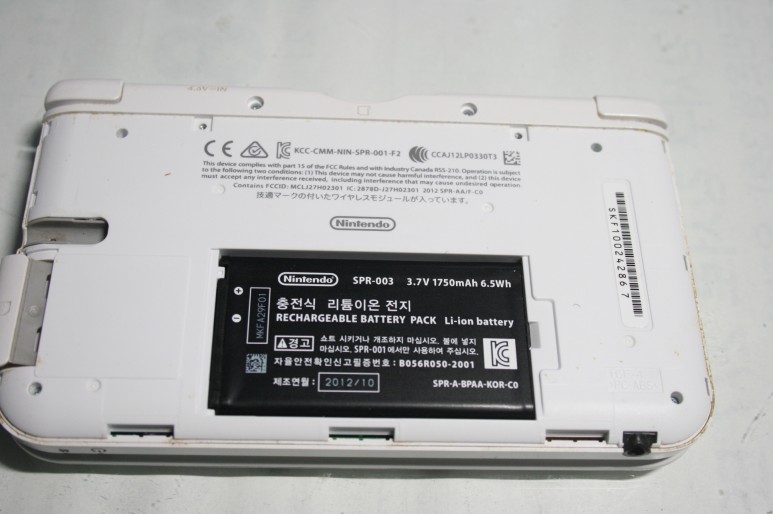

총 7개의 나사를 제거해야 메인보드로 접근이 가능합니다.

​

​

여기서, 매우 주의해야 합니다.

아래 사진에서 표시한 것과 같이 L,R버튼이 메인보드와 연결되어있고, 케이블이 매우 약합니다.

살짝 잘못하면 끊어질수 있으니 케이스 제거시 아래쪽부터 살살 벗기세요~~~

​

아날로그 스틱에 고정된 2개의 나사를 제거하면 분해가능합니다.

파손된 부품은 사진과 같이 제거합니다.

​

이제 교체할 새부품을 사진과 같이 먼저 케이스에 끼운후

이후 구멍에 맞게 스틱을 끼우고 나사를 조립해주면 끝.

​

나사를 다시 조립해 주고

​

​

테스트 해보니 역시 잘 됩니다~~~
