9월13일 스위치 벽돌? 복구 AS

오늘은 간단한 스위치 벽돌 복구 작업입니다.

참고 문헌 : https://blog.naver.com/goodenough_jn/222023212814

RCM 상태에서 스위치가 벽돌되는 원리와 해결 방법



AS요청사항 : AMS 설치된 커펌 스위치에 SX OS 커펌으로 최두자를 사용하여 업뎃하다가 먹통이 되었습니다.

​

시리얼확인 : 시리얼 조회하니 18년12월 작업해드린 고객 --> 무상AS 진행

(참고로 제가 작업해드린 기기가 아닌 경우 2만원입니다. 어렵지 않으니 셀프로 충분히 살릴수 있어요~~)

​



수령당시 전원이 켜지지 않음 -> 완전 방전상태.

​

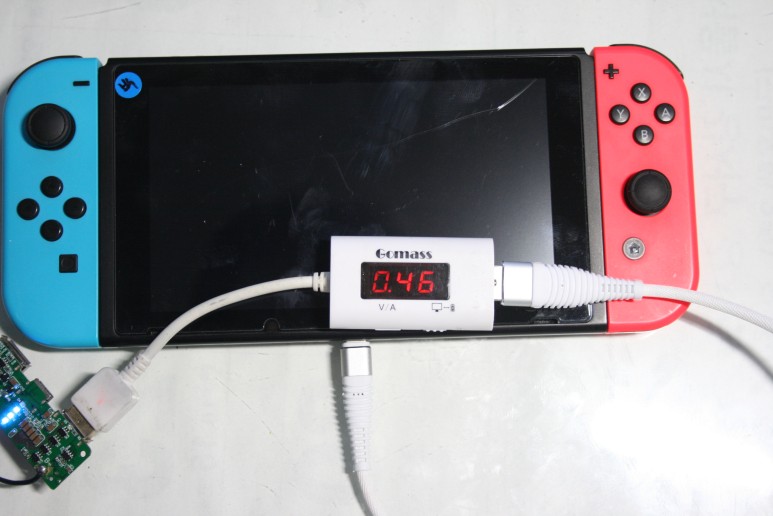

정상 충전되는지 Check.

전류가 5V 0.5A (혹은 와트메타로 2.5W) 정도 들어간다면 정상입니다.

테스터기가 없는 경우 보조배터리에 충전연결해서 계속 보조배터리가 켜진상태라면 전류가 들어가는 것이니 정상으로 보셔도 됩니다. (충전이 안되면 일반적인 보조배터리라면 자동으로 꺼집니다. 참, 스위치용 보조배터리 찾으신다면 LG화학 배터리에 국내제조 리배다29000 추천드립니다. 가격도 중국산보다 비싸지 않아요.)

​

1시간 정도 충전후 부팅시도. 이때 SD카드는 고객것이 아닌 AS 전용 마스터SD입니다.

역시 정상 부팅됩니다. 아마 펌업은 제대로 하셨고, SD카드 커펌 파일 셋팅 오류로 보입니다.

(동글이 좀 이상하죠^^; RCM 동글은 배터리가 중국산이다 보니 자가방전도 심하고, 어느날 보니 안에서 전해액 누액이 발생하고 있어서 PCB에 데미지를 주기전에 떼어내고 대신 안쓰는 옛날 폰 배터리를 대신 장착했습니다. 기존 배터리대비 50배 정도 대용량이라 1회 충전후 10년이상 재충전없이 사용가능할 듯 힙니다)

​

일단 부팅만 되면 그 다음부턴 충전독에서 고속으로 PD충전 가능.

아래 초록색 충전불 확인 OK

​

충전이 진행되는 동안 SD카드에서 /nintendo/폴더만 남기고 싹 밀어버림.

이후 최신 AMS로 다시 셋팅. R4S 동글 펌웨어 업데이트.

​

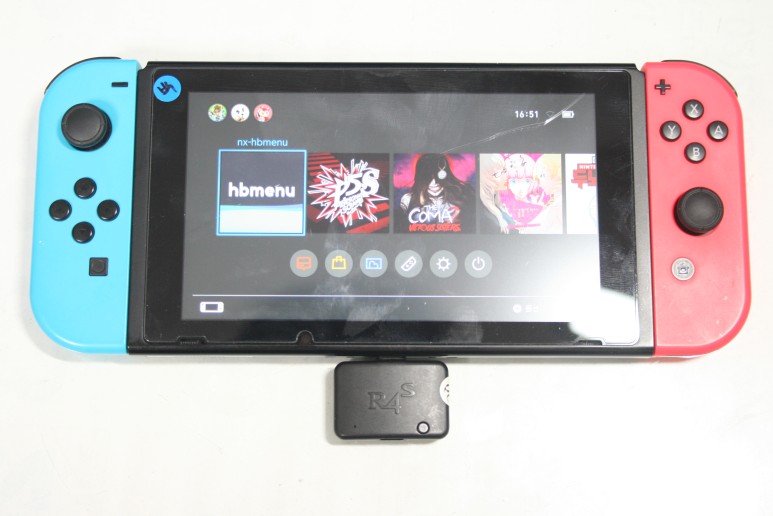

이제 충전된 기기 부팅 ~

​

성공!!!!
